Aké sú rozdiely medzi I-lúčmi a H-lúčmi?

2024-12-21

I-nosníky a H-nosníky majú každý svoje výhody a nevýhody. I-nosníky sú vynikajúce z hľadiska odolnosti v tlaku a stability, zatiaľ čo H-nosníky sú výhodnejšie z hľadiska odolnosti v ohybe a účinnosti prierezu. ‌


I-nosníky, či už obyčajné alebo ľahké, majú relatívne vysoké a úzke rozmery prierezu, takže moment zotrvačnosti dvoch hlavných objímok prierezovej plochy je značne odlišný. Preto je možné ich vo všeobecnosti použiť len priamo pre prvky, ktoré sú ohnuté v rovine stojiny alebo na vytvorenie priehradových nosných prvkov. Nie je vhodný pre axiálne stlačené prvky alebo prvky, ktoré sú ohnuté kolmo na rovinu pásu, čo značne obmedzuje jeho rozsah použitia.

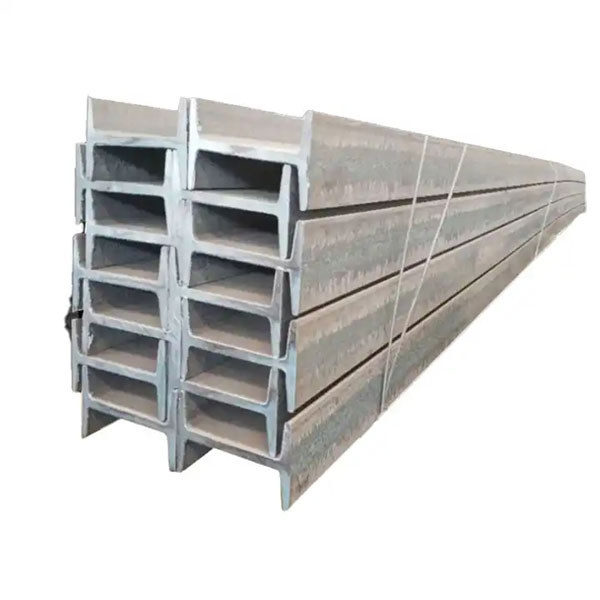

Hot rolled I-beam

H-lúčesú efektívne a ekonomické profily prierezu (ďalšie zahŕňajú za studena ohýbanú tenkostennú oceľ, vlnité oceľové plechy atď.). Vďaka svojmu primeranému tvaru prierezu môžu zefektívniť výkon ocele a zlepšiť jej nosnosť. Na rozdiel od bežných I-nosníkov sú príruby H-nosníkov rozšírené a vnútorný a vonkajší povrch sú zvyčajne rovnobežné, čo uľahčuje spojenie s inými komponentmi pomocou vysokopevnostných skrutiek. Jeho veľkosť predstavuje rozumnú sériu a modely sú kompletné, čo je vhodné pre dizajn a výber.

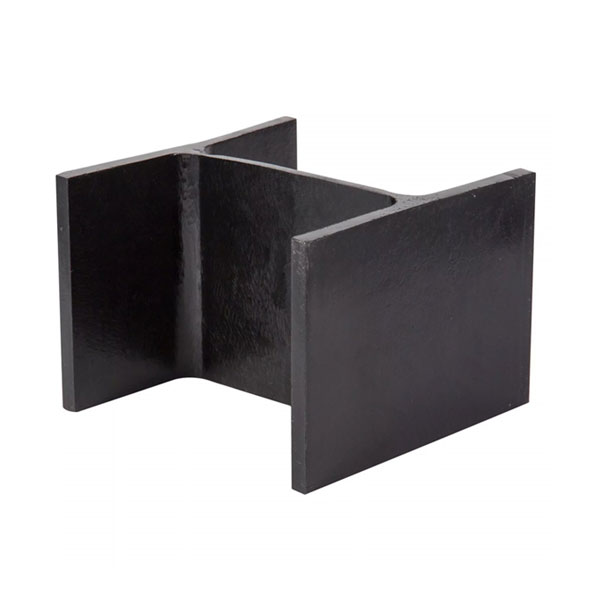

Hot Rolled and High Frequency Welded H-beams

Príruby z ocele v tvare H majú rovnakú hrúbku, s valcovanými časťami a kombinovanými časťami zloženými z troch plechov zvarených dohromady. I-nosníky sú všetky valcované profily. Kvôli zlej technológii výroby má vnútorný okraj príruby sklon 1:10. Valcovanie ocele v tvare H sa líši od valcovania bežných I-nosníkov, ktoré používajú iba jednu súpravu horizontálnych valcov. Pretože jeho príruby sú široké a nemajú žiadny sklon (alebo sklon je veľmi malý), je potrebné súčasne pridať sadu vertikálnych valcov na valcovanie. Preto je jeho valcovací proces a vybavenie zložitejšie ako bežné valcovne. Maximálna výška valcovanej ocele v tvare H, ktorú je možné vyrobiť v Číne, je 800 mm. Ak to prekročí, môže ísť len o zváraný kombinovaný úsek.
